Nola lagun dezake PCB Klonak diseinu-fitxategiak falta diren taula bat erreskatatzen?

Abstraktua

Produktu elektroniko kritiko bat oraindik zerbitzuan dagoenean baina jatorrizko CAD datuak desagertuta daudenean, huts egin duen plaka bakar batek astebeteko geldiunea bilaka dezake. birdiseinu-ziklo garestiak, edo fidagarriak ez diren ordezkoen borroka. PCB Klonabirsortzen duen alderantzizko ingeniaritza egituratutako ikuspegia da lehendik dagoen zirkuitu plaka baten fabrikazio-prest datuak, erreproduzitu, eskalan konpondu edo produktu-lerro zaharrago bat bizirik mantentzeko, bat planifikatzen duzun bitartean. epe luzerako berritzea. Artikulu honek klonazioak zentzua noiz duen, zein informazio errealistan berreskura dezakezun, arriskua nola gutxitu eta zer den azaltzen du. klonazio arduratsuaren lan-fluxua lehenengo ikuskapenetik azken balioztatzera arte itxura du.

Aurkibidea

• Eskema Begirada batean
• Zer minak ebazten ditu PCB klonak
• Zer PCB Clone benetan esan nahi du praktikan
• Klonazioa aukerarik adimentsuena denean eta ez denean
• PCB Klonaren lan-fluxu praktikoa Hasieratik amaierara
• Nola babestu kalitatea eta fidagarritasuna
• Zerk eragiten du kostua eta epea
• Zer prestatu beharko zenuke aurrekontua eskatu aurretik
• Nola aukeratu Klonazioko bazkide arduratsua
• Ohiko galderak
• Hurrengo urratsa

Eskema Begirada batean

1. Argitu zure helburua: ordezkatzea, konponketa stocka, bizi-zikloaren luzapena edo birdiseinatu zubia.
2. Berretsi jabetza eta baimenak.
3. Harrapatu taulako datuak: dimentsioak, geruzak, pilatzeko aholkuak eta osagaien mapak.
4. Sortu fabrikazio fitxategiak eta asmo elektrikoa: Gerber, zulagailua, netlist, BOM.
5. Kontrolatutako berrikuspen bat prototipatu, balioztatu eta blokeatu.
6. Etengabeko kontrolak ezartzea: sarrerako ikuskapena, proba funtzionalak eta trazabilitatea.

Zer minak ebazten ditu PCB klonak

Talde gehienek ez dute taula bat klonatzea erabakitzen, dibertigarria delako. Alternatiba okerragoa delako egiten dute. Hona hemen egoera ohikoenak nonPCB Klonabenetako mina operatiboa kentzen du:

• Ez dago iturburu fitxategirikjatorrizko diseinatzaileak alde egin zuelako, datuak galdu zirelako, edo produktua urte geroago eskuratu zen.
• Bizitzaren amaierako osagaiakpremiazko birdiseinatzera edo merkatu griseko akzio arriskutsuak sortzera behartzen zaituzte.
• Landa konponketakordezko taula egonkorrak behar dituzte, ez pilaketa edo kobrezko pisu ezezagunekin ausazko alternatiba "bateragarriak".
• Betetze-presioaFabrikazio eta dokumentazio koherentea eskatzen du auditoriak edo barne-kalitate-ateak gainditzeko.
• Berreskuratzeko denbora"Diseinu moderno perfektua" baino garrantzitsuagoa da, batez ere kontrol industrialetarako eta tresna tradizionaletarako.

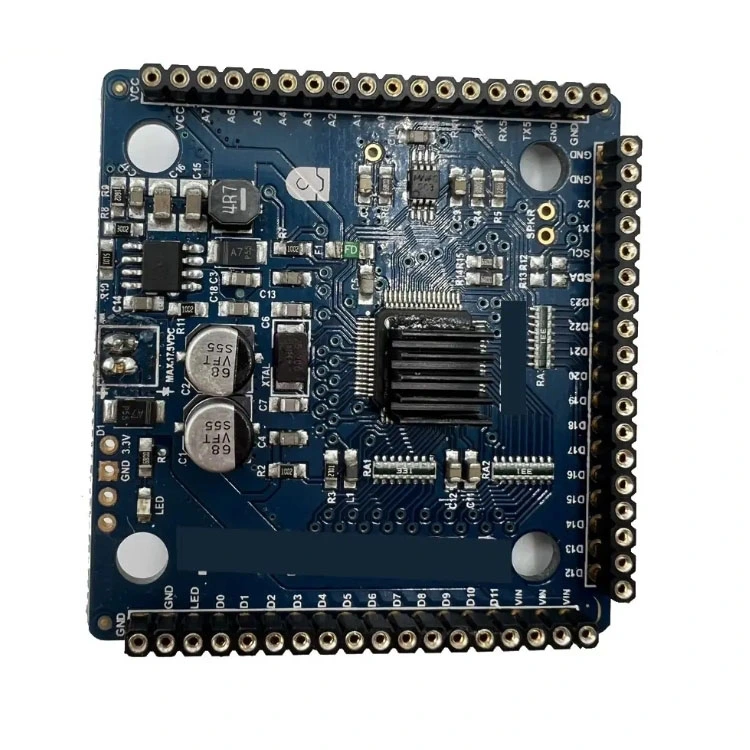

Zer PCB Clone benetan esan nahi du praktikan

Jendeak kasualitatez erabiltzen du "klonazioa", baina ingeniaritza terminoetan normalean hiru lan-geruza ditu:

• Erreplikazio fisikoataularen eskema birsortzea, zuloak, konektoreak, geruzen kopurua eta pilatzeko portaera ahalik eta hurbilen birsortzea.
• Berreraikuntza elektrikoakobrezko konektibitatea harrapatzea, erreproduzitutako plaka jatorrizko netlisten asmoarekin bat datorren.
• Osagaien berreskurapenapiezak, aztarnak, balioak, ordezkoak eta muntaketa oharrak identifikatzea, taula koherentziaz eraiki ahal izateko.

Entregagarriek sarritan fabrikatzeko prest dauden irteerak barne hartzen dituzte, hala nola Gerber edo ODB++ datuak, zulatzeko fitxategiak, jasotzeko eta kokatzeko datuak bideragarria denean, materialen faktura bat, eta egiaztatutako sare-zerrenda. Zure helburua epe luzerako mantentzea bada, talde askok berreraikitako eskema bat ere eskatzen dute, etorkizuneko arazoak konpontzeko asmakizunetan oinarritzen ez dadin.

Klonazioa aukerarik adimentsuena denean eta ez denean

Klonazioa tresna bat da, ez lehenetsia. Erabili zure arrisku-profilarekin eta denbora-lerroarekin bat datorrenean.

PCB Klonaren lan-fluxu praktikoa Hasieratik amaierara

Klon fidagarri bat urrats diziplinatuen emaitza da, ez eskaneatu bakar bat. Jarraian, ingeniaritza taldeek ustekabeak murrizteko erabili ohi duten lan-fluxua dago.

• 1. urratsa: ingesta eta helburua definitzea
  • Berretsi zer esan nahi duen "arrakasta": ordezkapen zehatza, forma-egoki-funtzioa edo baliokide funtzionala ordezkoekin.
  • Bildu testuingurua: ingurune eragilea, hutsegite modua, espero den bolumena eta denbora-lerroa.
• 2. urratsa: ikuskapen ez-suntsitzailea
  • Neurtu eskema, zuloen kokapenak, konektoreen giltzadura eta murriztapen mekanikoak.
  • Identifikatu geruza-adierazleak eta fabrikazio-ezaugarriak, hala nola inpedantzia-arrastoak, moten bidez eta kobre isurketak.
• 3. urratsa: kobrearen eta geruzaren datuak harrapatzea
  • Goiko eta beheko geruzetarako bereizmen handiko irudiak aztarnak eta erreferentzia-izendatzaileak mapatzeko.
  • Geruza kontrolatua geruza anitzeko oholetarako beharrezkoa denean, arreta handiz egina fideltasuna gordetzeko.
• 4. urratsa: Osagaien identifikazioa eta BOM berreraikitzea
  • Markak, paketeak eta balioak zeharkatu; berretsi polaritateak eta pin-1 orientazioa.
  • Onartutako ordezkoak definitu etorkizuneko gabeziak saihesteko.
• 5. urratsa: birsortu fabrikazio-irteerak
  • Sortu diseinu-fitxategiak eta fabrikazio-datuak, zulagailu eta soldadura-maskararen definizioak barne.
  • Atera konektagarritasuna eta exekutatu sareko zerrendaren koherentzia egiaztapenak berreskuratutako kobrearen aurka.
• 6. urratsa: Prototipoen eraikuntza eta baliozkotzea
  • Prototipoak eraikitzea kontrolatutako prozesu-parametroetan.
  • Egin proba elektrikoak, hala nola jarraitutasuna, inpedantzia egiaztatzeak, hala badagokio, eta egiaztapen funtzionala sistema errealean.
• 7. urratsa: Berrikuspen blokeoa eta dokumentazioa
  • Izoztu ikuska daitekeen berrikuspena aldaketa-erregistroekin eta proba-erregistroekin.
  • Sortu zerbitzu egokiak diren irteerak produktua urtetan mantentzeko asmoa baduzu.

Nola babestu kalitatea eta fidagarritasuna

Bezeroek duten beldurrik handiena sinplea da: "Klonatutako taulak jatorrizkoaren antzeko portaera izango du, eta horrela jarraituko al du zabaldu ondoren?" Arrisku hori murriztu dezakezu klonazioa kontrolatutako ingeniaritza proiektu bat bezala tratatuz.

• Pilatzeko diziplinaErreplikatu geruzen kopurua, kobrearen lodiera, portaera dielektrikoa eta inpedantzia kontrolatuko egiturak daudenean.
• Konektorearen zehaztasunadesegokitze mekanikoa huts egiteko modu azkarra da, nahiz eta zirkuitua zuzena izan.
• Osagaien benetakotasunahornidura trazagarria ezarri eta IC kritikoetarako hornidura-kanal ezezagunak saihestu.
• Proba estrategiadefinitu proba-plan bat "pizten da" haratago, karga-baldintzak, portaera termikoa eta ertz kasuak barne.
• Prozesuaren kontrolahasieratik soldadura-profilak, ikuskapen-arauak eta onarpen-irizpideak zehaztu.

Zerk eragiten du kostua eta epea

Prezioa aldatu egiten da konplexutasuna aldatzen delako. Asmatu beharrean, arreta jarri garrantzitsuak diren palanketan:

• Geruzen kopurua eta dentsitateageruza gehiagok eta altuera finko osagaiek berreraikuntza-esfortzua areagotzen dute.
• Taularen egoeraerre, herdoildu edo fisikoki aldatutako oholek berreskura daitezkeen xehetasunak murrizten dituzte.
• Piezen erabilgarritasunaetenda edo identifikatzeko zailak diren osagaiek hornikuntza eta baliozkotze denbora gehitzen dute.
• Eskatutako dokumentazio mailaberreraikuntza eskematiko osoa forma-fit-funtzio klon batek baino denbora gehiago behar du.
• Balioztatze-itxaropenakZure sistema errealeko proba funtzionalak "antzeko itxura" eta "fidagarritasunez funtzionatzen duen" arteko aldea da.

Zer prestatu beharko zenuke aurrekontua eskatu aurretik

Plan azkarrago eta zehatzagoa lortuko duzu informazio pakete txiki bat prestatzen baduzu. Erabili kontrol-zerrenda hau.

• Gutxienez2 lan-laginahal denean, gehi huts egindako lagin bat hutsegiteen analisia nahi baduzu.
• Produktuan instalatutako plakaren argazkiak murriztapen mekanikoak eta konektoreen orientazioa baieztatzeko.
• Zure xede-kopurua eta etengabeko hornidura edo behin-behineko lote bat behar duzun ala ez.
• Ezagutzen diren edozein funtzionamendu-baldintza: tenperatura-tartea, bibrazioa, hezetasuna, lan-zikloa, karga-profilak.
• Oraindik dituzun arrasto guztiak: Gerber partzialak, PDFak, BOM esportazio zaharrak, serigrafia-oharrak edo proba-prozedurak.
• Firmwarearen eta programatutako piezen inguruko argibideak: bitarrak, gakoak edo programazio metodoa dituzu?

Nola aukeratu Klonazioko bazkide arduratsua

Ez zara taula bat erosten bakarrik. Erreprodukzioa kontrolatua, dokumentatua eta errepikagarria dela ziurtatzen ari zara. Hona hemen zer bilatu behar den hornitzaile-harreman batean:

• Garbitu legezkotasun eta baimenen mugakhornitzaile serio batek jabetzari eta baimendutako erabilerari buruz galdetuko du.
• Ingeniaritza komunikazioapilaketa, ordezkoak eta proba metodoak hizkuntza arruntean eztabaidatzeko gai izan beharko zenuke.
• Egiaztatzeko pentsamoldeasare-zerrenden egiaztapenak, prototipoen baliozkotzea eta erosketa trazagarriak bilatu.
• Berrikuspen kontrolaklonatutako diseinuak bertsio definitu bat izan beharko luke etorkizuneko loteak koherenteak izan daitezen.

AtShenzhen Greeting Electronics Co., Ltd., taldeek normalean klonazioa ingeniaritza-jarraitasun proiektu gisa planteatzen dute: helburuak argitu, fabrikazio-datu kritikoak berreskuratu, prototipoak baldintza errealetan balioztatu eta, ondoren, errebisio egonkor bat blokeatu ekoizpen errepikatzeko. Birdiseinu bat planifikatzen ari zaren bitartean zubi irtenbide bat behar baduzu, kontrolatutako klon batek denbora eros dezake fidagarritasunari uko egin gabe.

Ohiko galderak

PCB klon bat jatorrizko plakaren berdina izan al daiteke

Forma-egokitze-funtzio baliokidea izan daiteke eta askotan oso hurbila izan daiteke, baina "berdina" esan nahi duzunaren araberakoa da. Dimentsio mekanikoak eta konektibitateak normalean oso ondo lotzen dira. Materialaren portaera zehatzak, jabedun osagaiak eta firmwarearen xehetasunak lan gehiago behar izatea edo ezinezkoa izan daiteke birsortu jatorrizko daturik gabe.

Hainbat lagin behar al ditut

Lagin anitzek arriskua murrizten dute, ingeniariek markak konparatu ditzaketelako, aztarna anbiguoak baieztatu eta dagoeneko aldatu edo konponduta zegoen taula bat kopiatzea saihestu. Lagin bakarra baduzu, espero baliozkotze urrats gehiago eta denbora-lerro kontserbadorea.

Zer gertatzen da osagai batzuk jada eskuragarri ez badira

Klona-plan praktikoak askotan osagaien ordezkoak biltzen ditu. Funtsezkoa da alternatibak eskakizun elektrikoekin bat datozen eta aztarnara egokitzen direla egiaztatzea. ondoren, berretsi portaera zure benetako karga eta ingurunean egindako proben bidez.

Klonazioak firmwarea eta programazioa konponduko ditu

PCB klonatzeak ez du automatikoki blokeatutako firmwarea birsortzen. Plakak mikrokontrolagailu programatuak, elementu seguruak edo memoria enkriptatutakoak baditu, jatorrizko bitarrak, programazio metodo legal bat edo ordezko pieza baimendutako estrategia behar dituzu.

Nola murrizten dut eremuan hutsegiteko aukera

Eskatu baliozkotze-plan bat eta tratatu prototipoak misio kritikoko sistemetarako derrigorrezkotzat. Onarpen-irizpideak definitu, erreala imitatzen duten proba funtzionalak sartu funtzionamendu-baldintzak, eta berrikuspena blokeatu kontratazio eta ikuskapen estandarren bidez.

Hurrengo urratsa

Falta diren fitxategiekin, bizitzaren amaierako iturriekin edo premiazko etenaldiekin ari bazara, ondo kudeatutakoPCB Klonaproiektuak egonkorra eman diezazuke, probak egiaztatutako ekoizpenera itzultzeko bidea. Partekatu zure taulako argazkiak, helburu-kopurua eta sistemaren testuingurua, eta eskatu barne hartzen dituen berreskuratze-plan praktiko bat baliozkotze eta berrikuspen kontrola.
