Nola ateratzen duzu eskematik klonatutako PCB batetik?

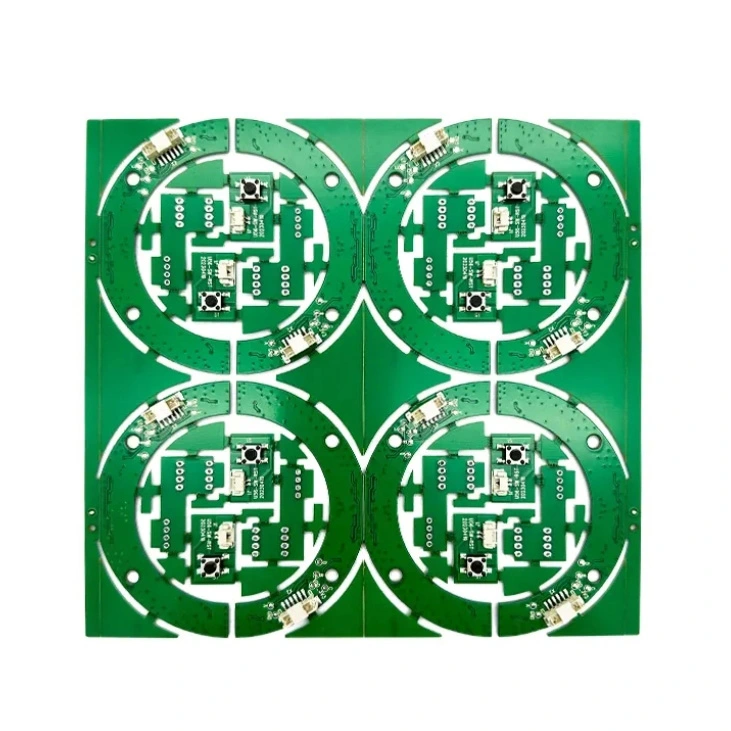

Eskema bat ateratzeaKlonatutako PCBAlderantzizko ingeniaritza dakar, non bere zirkuituaren diagrama birsortzeko taula fisikoa aztertzen duzunean. Prozesu honek behaketa, osagai identifikazio eta konexio zainduak zaindu behar ditu. Hona hemen urratsez urrats gida:

1. ikuskatu eta dokumentatuPekatu

- Hartu bereizmen handiko argazkiak: PCBren bi aldeak erreferentzia egiteko.

- Kontuan izan PCB geruzak: egiaztatu geruza bakarreko, geruza bikoitza edo anitzeko taula.

- Gako osagaiak identifikatu: ICS, erresistentziak, kondentsadoreak, diodoak, konektoreak, etab.

- Egiaztatu etiketak eta markak: osagai batzuek erreferentziako diseinatzaileak dituzte PCBan.

2. Deselder eta identifikatu osagaiak

- Deskonektuen osagaiak (beharrezkoa izanez gero): erabili aire beroko berreraikuntzako geltokia seguru kentzeko.

- Irakurri IC atal zenbakiak: bilatu fitxategiak PIN konfigurazioak ulertzeko.

- Neurri erresistentziak eta kondentsadoreak: erabili multimetro edo LCR metro bat balioak zehazteko.

- Etikatu osagai bakoitza: R1, C1, U1 bezalako izendatzaileak esleitu jarraipen errazagoa egiteko.

3. Zirkuituaren konexioak trazatu

- Erabili multimetro bat jarraitutasun moduan: egiaztatu osagai elektrikoak osagaien artean.

- Jarraitu PCB arrastoak: erabili lupa edo mikroskopio bat trazadura zehatza lortzeko.

- Erabili PCB Design Softwarea: inportatu Res handiko PCB irudiak Kicad, Altium edo Easyda bezalako tresnetan trazadura errazagoa lortzeko.

- Egiaztatu ezkutuko konexioak: multiLayer, X izpien ikuskapena behar izanez gero, barruko geruzak trazatzeko beharrezkoa da.

4. Berreraiki eskema berreraikitzea

- Erabili PCB Design Softwarea: marraztu eskema Kicad, Eagle, Altium edo Orcad-en.

- Osagaiak logikoki antolatzea: taldeko potentzia, seinalea eta beheko atalak behar bezala.

- Egiaztatu konexioak: konparatu datu-orriekin eta itxaropen funtzionalekin.

5. Simulatu eta egiaztatu zirkuitua

- Erabili simulazio softwarea: ltspice, proteus edo multisim bezalako tresnek zirkuituaren portaera egiaztatzen lagun dezakete.

- Jatorrizko PCBarekin alderatu: ahal izanez gero, probatzeko funtzionaltasuna.

Tresnak Beharrezkoak:

✔ Multimetro / LCR neurgailua

✔ Osziloskopioa (seinale probetarako)

✔ Aire bereko berregokitze geltokia (desoldering egiteko)

✔ Mikroskopioa / lupa

✔ PCB Design Softwarea (Kicad, Eagle, Altium)

✔ X izpien eskanerra (multilayer batzordeetarako)

Azken pentsamenduak

Klonatutako PCB klonatu batetik eskematikoa ateratzea denbora asko kostatzen da, baina lor daitekeen prozesua arretaz egiten bada. Ezinbestekoa da jabetza intelektualaren legeak errespetatzea PCB jabedun diseinu bati dagokiona bada. Orientazioa nahi al duzu PCB edo erreminta gomendio mota jakin bati buruz?
